軍格污水提升器compli 1025

● 大通道，防堵塞，渦輪葉輪

● 防護等級IP 68，安全防水設計

● 多個進水口，安裝方便快捷

● 雙泵系統，兩臺水泵交替運行

● 水箱材質HDPE，水箱容積120L

● 電壓：380V 功率：3.0kw

● 揚程：24m 流量：68m3/h

1、工作原理

　　污水通過整套設備的入口進入設備的水箱，到達設備的啟動水位后，浮球控制器將觸點信號傳輸?shù)娇刂破鳎娫唇油ǎ脝?dòng)，將污水從污水箱中吸入，經蝸殼增壓后通過單流閥排出室外。當水位到達停止水位時，水泵停止工作，完成一個工作循環。兩泵互為備用。當水量較大時，雙泵可以同時啟動。當水位到達報警水位，設備將發出聲光報警信號。

　　整套設備采用全密閉結構，不會有異味泄漏，正常排氣通過通氣管排出室外。

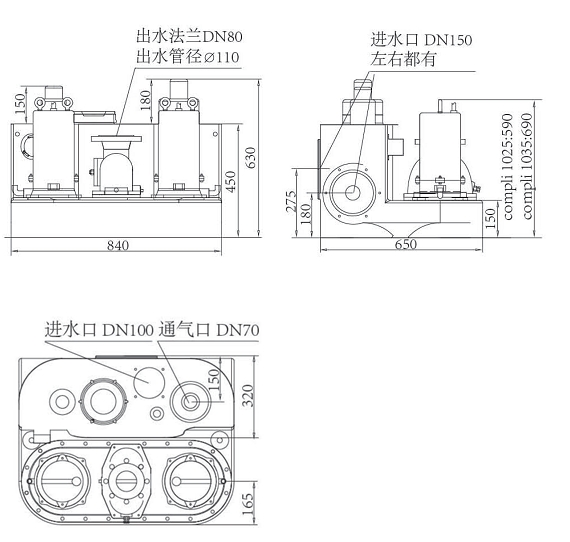

2、外形尺寸圖

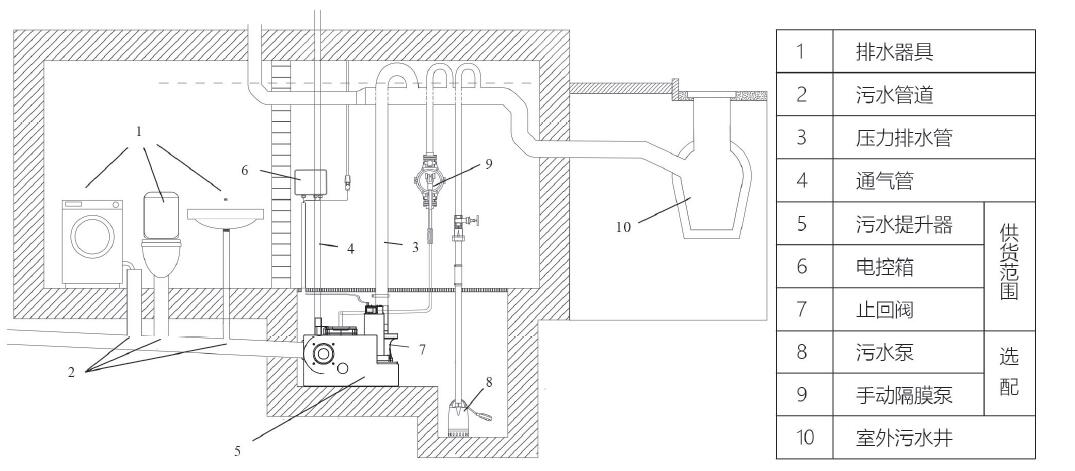

3、安裝示意圖

4、資料下載

污水提升器1000系列.pdf
